Ausführungsbeispiele
HV-Netzgeräte
16 kW
Leistungsklasse 16 kW
KL-08 und SV-16

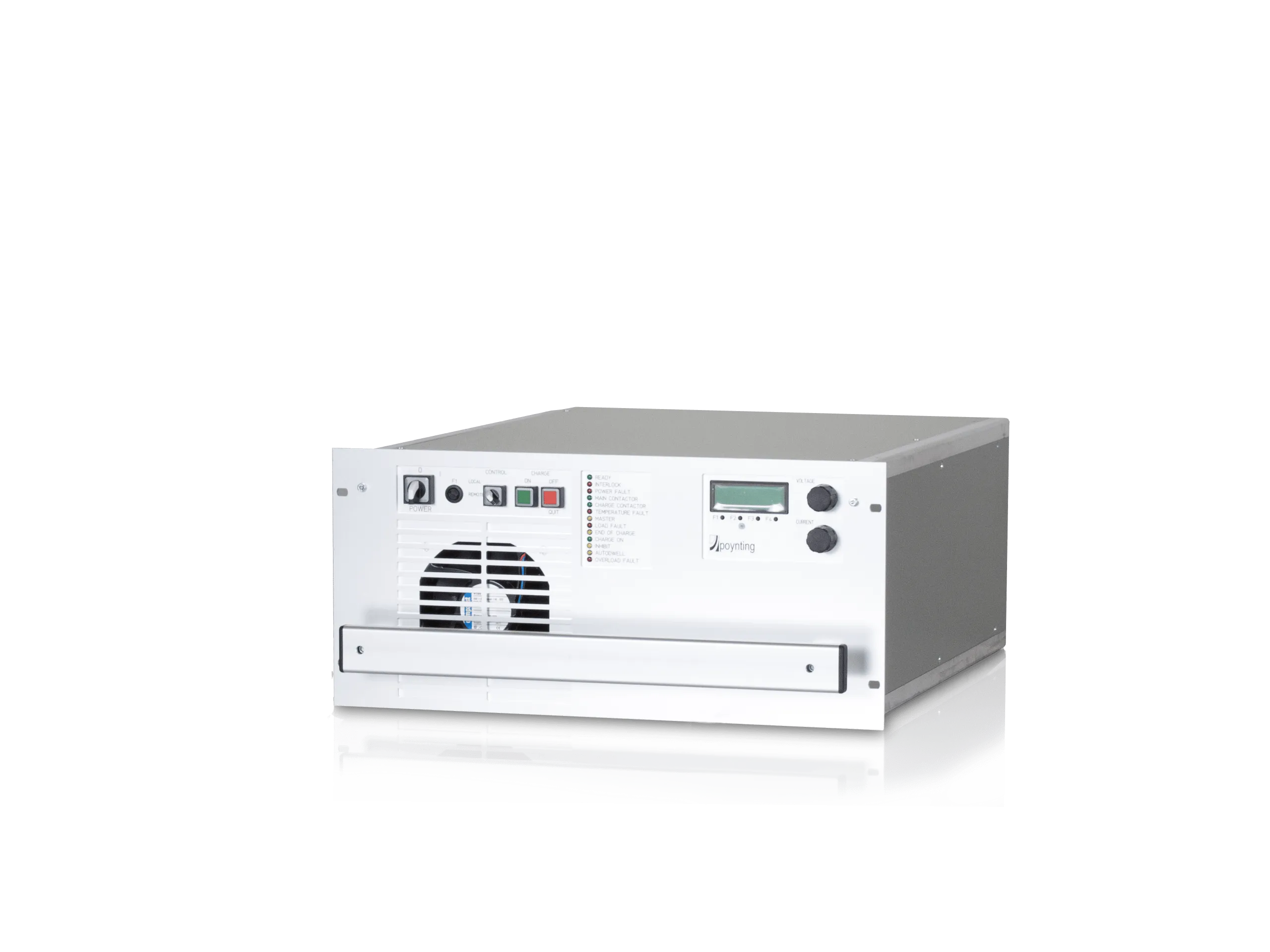

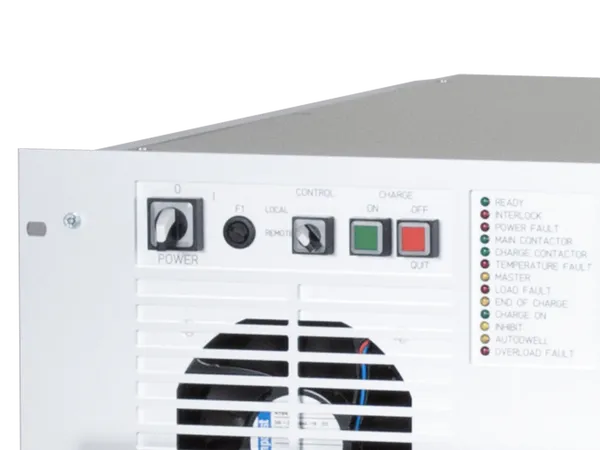

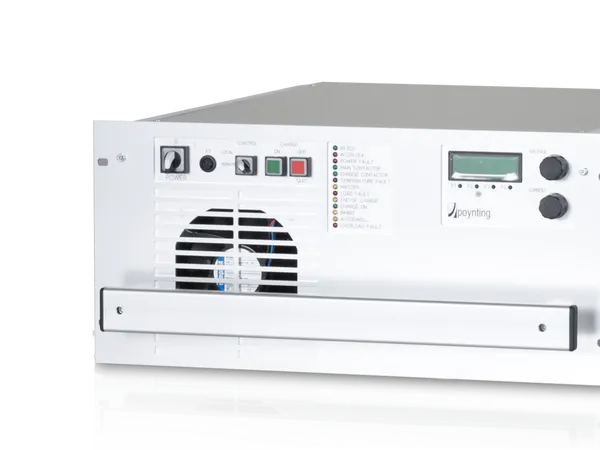

KL-08
Der Gerätetyp KL-08 bezeichnet ein HV-Netzgerät speziell für den repetierenden Kondensator-Ladebetrieb.
Spitzenleistung
16
kW
Laderate (0-100% Aufladung)
8
kJ/s

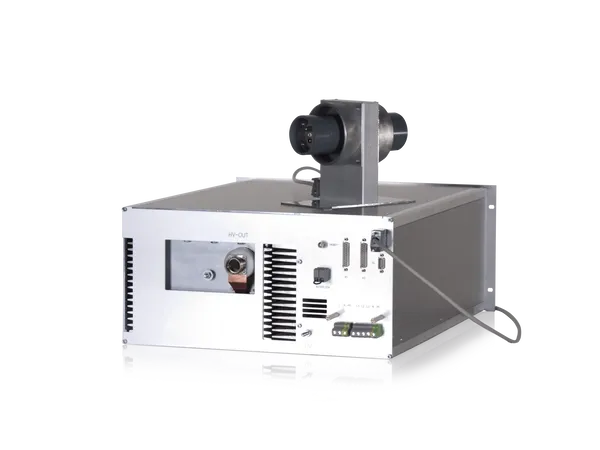

SV-16
Der Gerätetyp SV-16 bezeichnet eine speziell für Ihre HV-Anwendung angepasste DC-Stromversorgung mit einer maximalen Ausgangsleistung von 16 kW, basierend auf o.g. Gerätetyp mit anwendungsabhängiger Beschaltung.
Spitzenleistung
16
kW
Mittlere Ausgangsleistung
16
kW
Spezifikationen: KL-08 / SV-16
| Ausgangsspannung | 6 kV, 12 kV, 20 kV, 30 kV, 40 kV oder 50 kV ein Pol an Gehäusemasse oder optional bis 25 kV potentialfrei |
| Wirkungsgrad | > 90 % bei DC-Betrieb, > 80 % bei repetierender vollständiger Entladung |
| Genauigkeit | Reproduzierbarkeit bis < 10-4 möglich Stabilität bis < 10-4 möglich |
| Bedienung | galvanisch getrennte, parallele SUB-D-Schnittstelle, PROFINET oder CAN-Bus auf Anfrage, optional lokales Bedienpanel, LCD-Display für Soll- und Istwerte, Master/Slave-Schnittstelle zur Parallelschaltung mehrerer Geräte |
| Kühlung | Wasserkühlung, Lüfter ausschließlich luftgekühlte Ausführung bis 6 kJ/s möglich |
| Abmessungen | 19“-Einschub, 5 HE, Tiefe: 600 mm (ohne Kabel) |
| Gewicht | ca. 50 kg |
